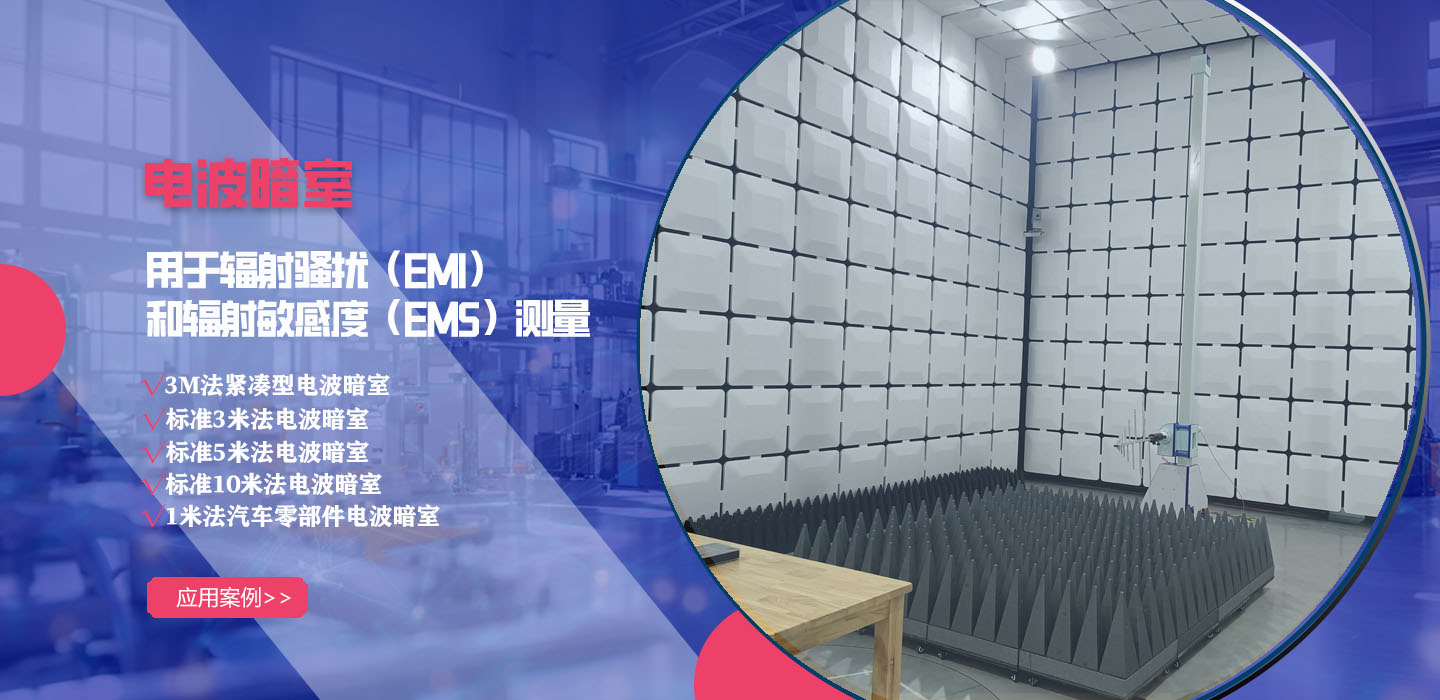

电波暗室&电磁屏蔽室
暗室屏蔽尺寸: 约: 21.4 x 12.4 x 9.5 米 (长 x 宽 x 高).
建筑内部的空间要求: 约 : 24 x 15 x 12.0 米(长 x 宽 x 高), 视支撑类型而定.
内部可用空间, 在安装吸波材料 之后: 约: 17 x 8.2 x 7.1 米 (长 x 宽 x 高).
模块屏蔽系统使用2mm镀锌钢板.
电磁屏蔽性能的屏蔽符合EN 50147-1 和 MIL_STD 285
频率 性能 场源
10 kHz 70 dB H
100 GHz 90 dB H
1 GHz 100 dB H
10 GHz 100 dB E
100 GHz 100 dB E
1 GHz 100 dB PW
10 GHz 100 dB PW
18 GHz 100 dB PW
旁边的墙壁和天花板都装上了可移动的空心型宽频段吸波材料. 大约 2.4 x 4.8 米面积的移动地 面吸波材料用于在抗干扰测试.
一个 EUT 入口门； 1.5 x 2.5 m 单扇机械执行机构， 装上了一个 开关。连接互锁系 统以便放大器 能自动 断电.
一个人员门, 0.9 x 2
