去耦钳 CMAD-30-200

产品型号：CMAD-30-200

电磁去耦钳用于EMC试验时隔离辅助设备的干扰。许多用户都曽遇到过除了被测设备外，与其相连的辅助设备也会受到电磁干扰的问题。由于高频电磁干扰的辐射和传导的传递特点，这类不确定性会对测试结果造成判断困难，加大了试验的不确定度。为此如何将辅助设备和被测品做隔离成为关键，电磁去耦钳正是为了解决这个问题而研发设计的产品。

产品介绍产品特点产品参数资料下载

电磁去耦钳用于EMC试验时隔离辅助设备的干扰。许多用户都曽遇到过除了被测设备外，与其相连的辅助设备也会受到电磁干扰的问题。由于高频电磁干扰的辐射和传导的传递特点，这类不确定性会对测试结果造成判断困难，加大了试验的不确定度。为此如何将辅助设备和被测品做隔离成为关键，电磁去耦钳正是为了解决这个问题而研发设计的产品。

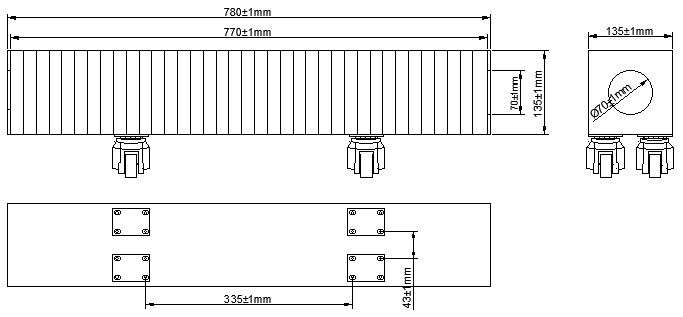

◆外形尺寸

◆电理原理

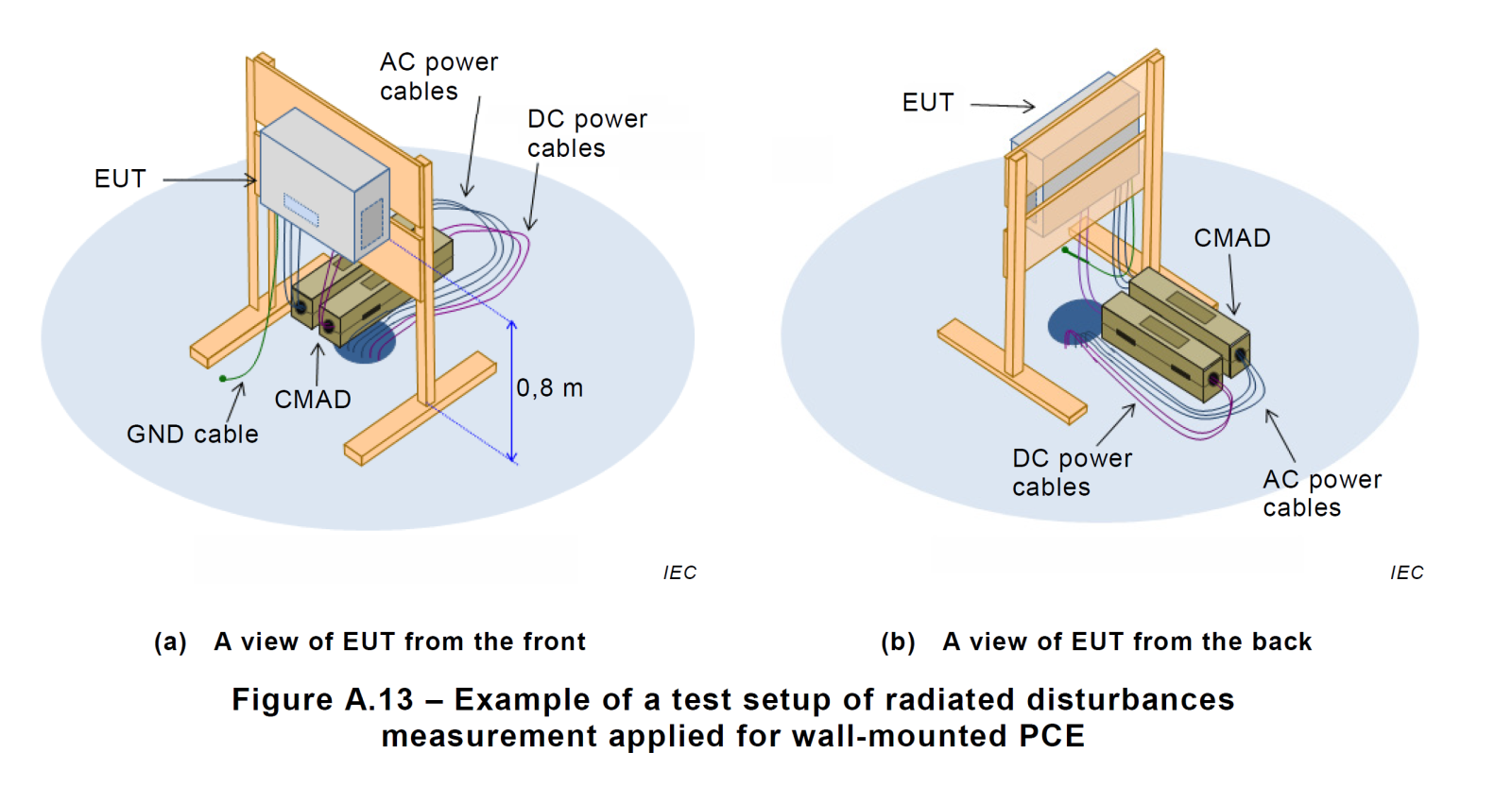

◆ CMAD去耦钳典型应用与典型应用标准

IEC 62920:2017 © IEC 2017

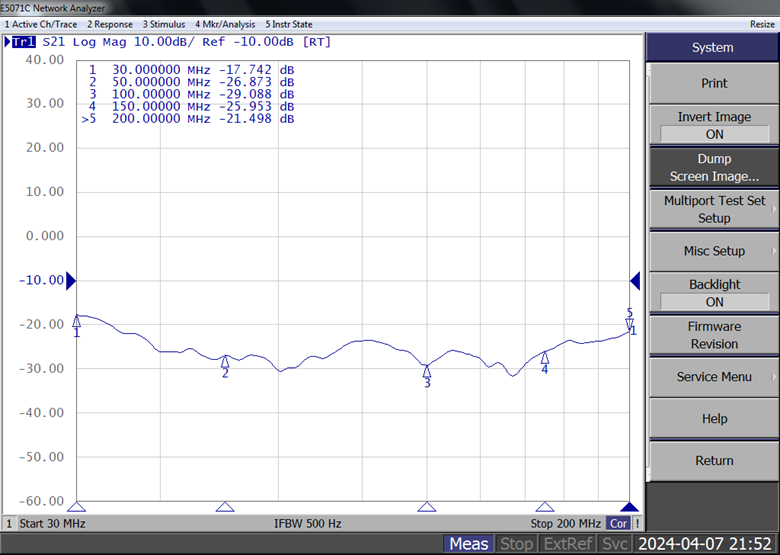

◆ CMAD去耦钳典型插入损耗：

◆ 数据汇总：

序号	频率（MHz）	插入损耗实测值dB
1	30	17.742
2	50	26.873
3	100	29.088
4	150	25.953
5	200	21.498

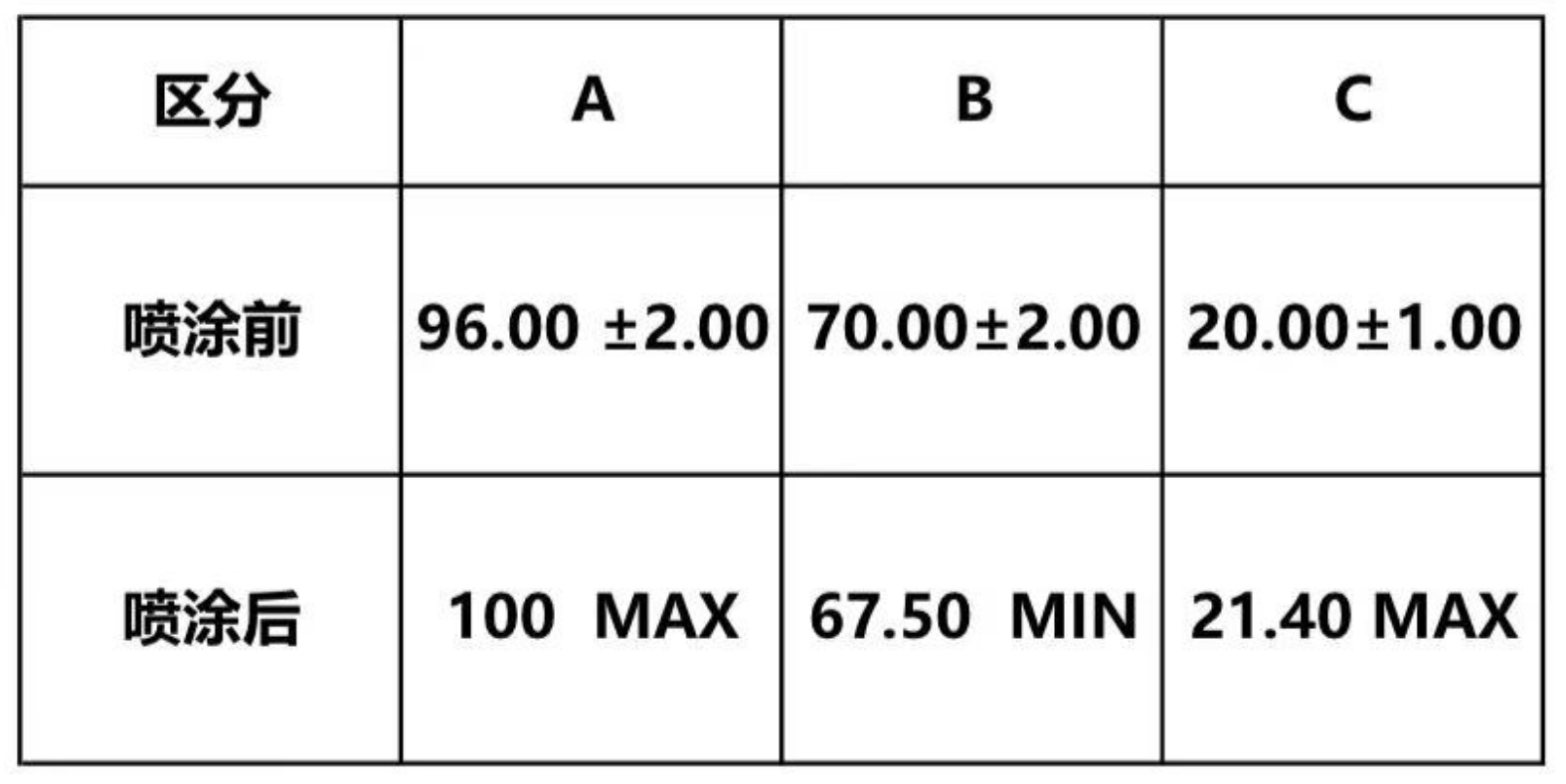

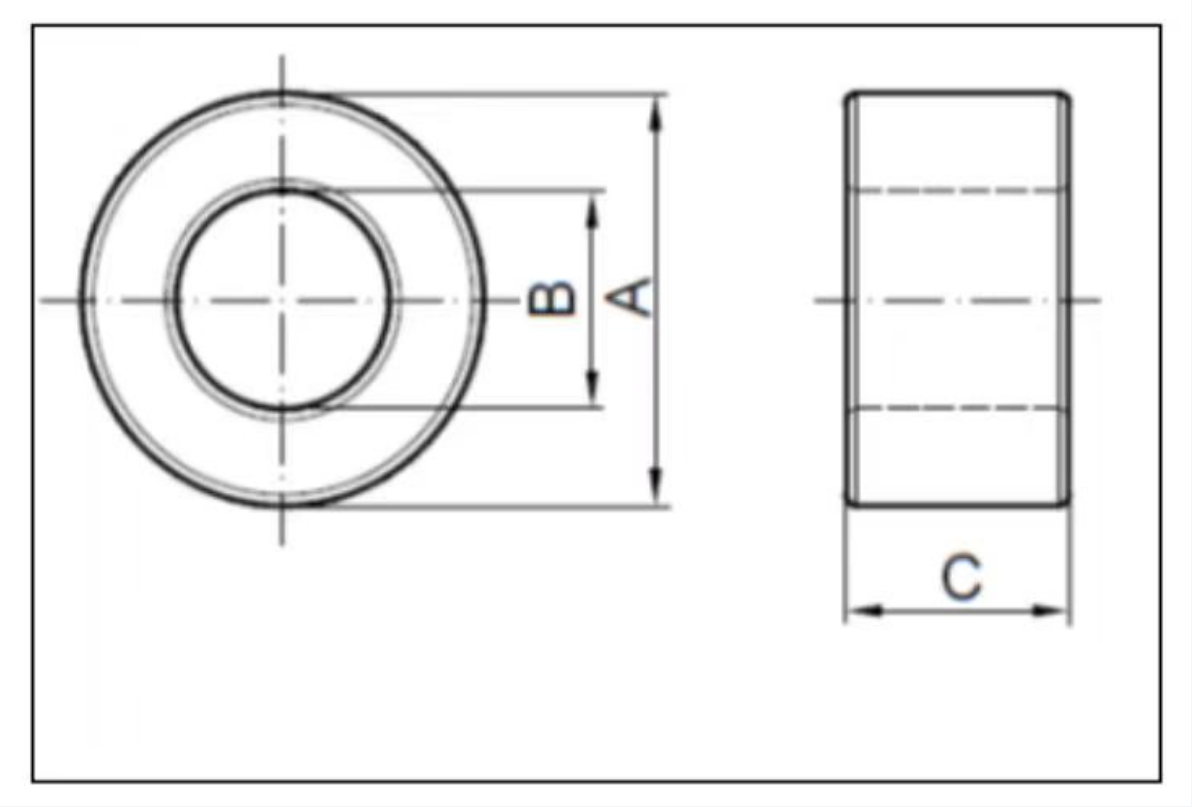

◆ 磁环参数：外形图(尺寸单位:mm)

绿色喷涂
涂层能承受耐压AC 1.5KV/1mA 60Sec

◆ CMAD去耦钳典型应用与典型应用标准

IEC 62920:2017 © IEC 2017

◆外形尺寸

◆ 磁环参数：外形图(尺寸单位:mm)

绿色喷涂
涂层能承受耐压AC 1.5KV/1mA 60Sec
