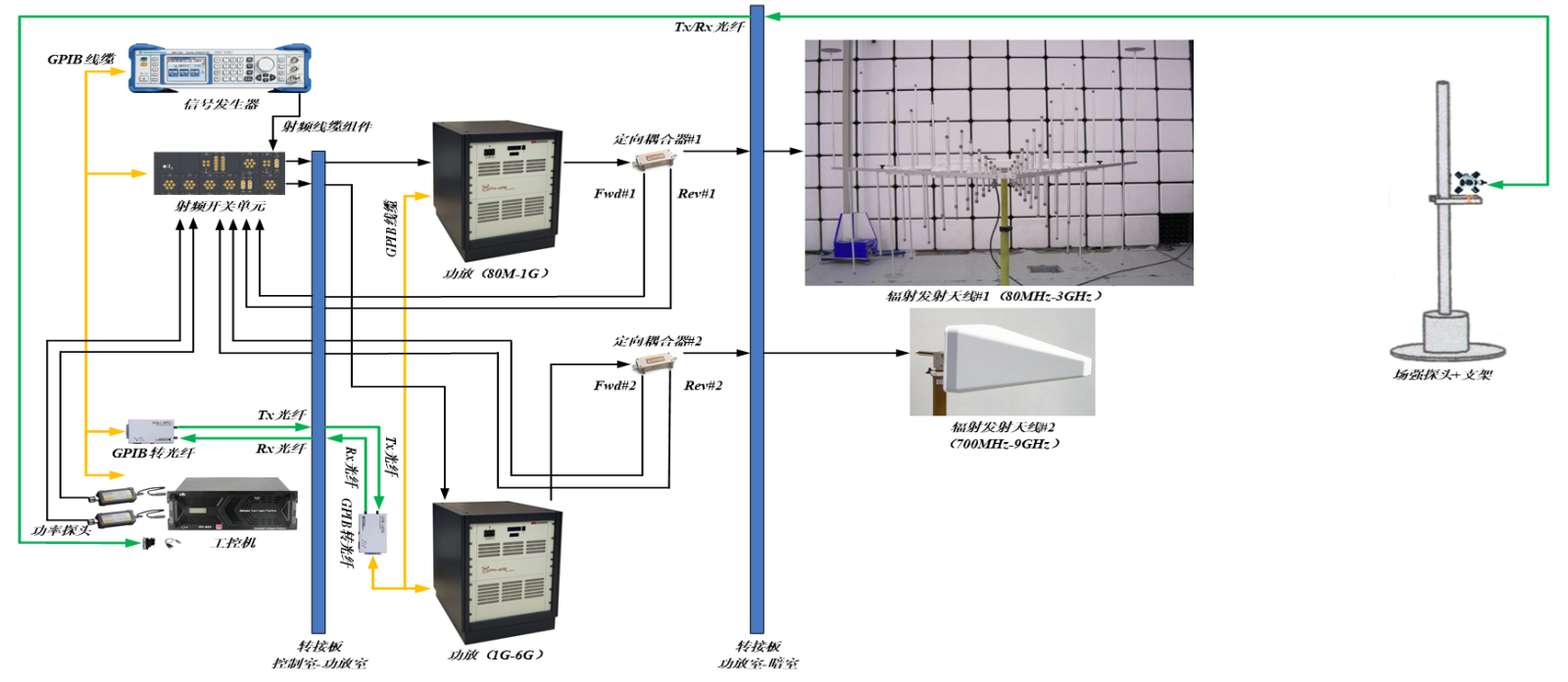

电场辐射抗扰度试验

环境噪声电平:

依据标准/规范： 1) GB/T 6113.203 无线电骚扰和抗扰度测量设备和测量方法规范 第2-3部分：无线电骚扰和抗扰度测量方法 辐射骚扰测量；满足低于CISPR22 Class B限值6dB的要求。

接地要求：接地阻抗≤1Ω。

绝缘电阻：电源进线对屏蔽室金属壁的绝缘电阻及导线与导线之间的绝缘电阻应大于3 MΩ。

主体抗震等级：≥8 级

天线塔及转台：

标准CISPR16-1-4频率范围为1GHz的至18GHz

发射天线高度（TX）天线水平极化：1米，2米

天线垂直极化：1米，1.5米

接收天线高度（RX）天线水平和垂直极化：扫描天线高度 1至4m

测量距离3米

铁氧体特性：

铁氧体 尺寸：100×100×6.7mm。

采用铁氧体专用垫圈安装，用螺钉连接在暗室墙面和顶部的电介质材料上，表面平整，便于拆卸。铁氧体采用错位安装方式。

需提供项目所应用的铁氧体与锥体材料吸收特性测试报告。

吸波材料 ：

性能特征 颜色 黑色 锥型功率处理容量 1kW/㎡（短时1.5kW/㎡）或600V/m 耐功率性能工作温度 -50℃～＋100℃ 最高工作温度 100℃（短时可达120℃） 洁净室设备适用性 ISO 14644-5 阻燃性 UL94 HBF/DIN4102 B2级

屏蔽门：1.8×2.0m，配置承重1.2吨的气动升降平台。

滤波器：滤波器为低漏电流EMC暗室专用滤波器。按MIL-STD-220A 的负载条件，在100kHz-10GHz 频率范围内的最小插入损耗为100dB。

波导窗：

1. 波导窗有效通风截面积应≥300 mm × 300 mm；

2. 波导窗安装须满足确保暗室内温度均匀，无明显梯度；

3. 暗室顶部波导窗应安装在照明灯的上方，以便使暗室内照明灯的热量散发；

4. 波导窗设计频率范围为 9 kHz ~ 18 GHz；

5. 中标人应根据暗室体积及换风次数配置合适数量的通风波导，暗室通风换气次数≥5 次/小时；空气流速≥3 m/s 要求；中标人必须按照实际情况进行核算，据此计算波导窗数量，提出具体设计方案，保证布局合理、流速均匀；

6. 波导窗装有连接法兰，用于外部空调管道连接(通风等)；

7. 波导通风口可保持与屏蔽室大于或相同的屏蔽效能；

8. 所有的通风波导都易于拆卸维护和清洗。
