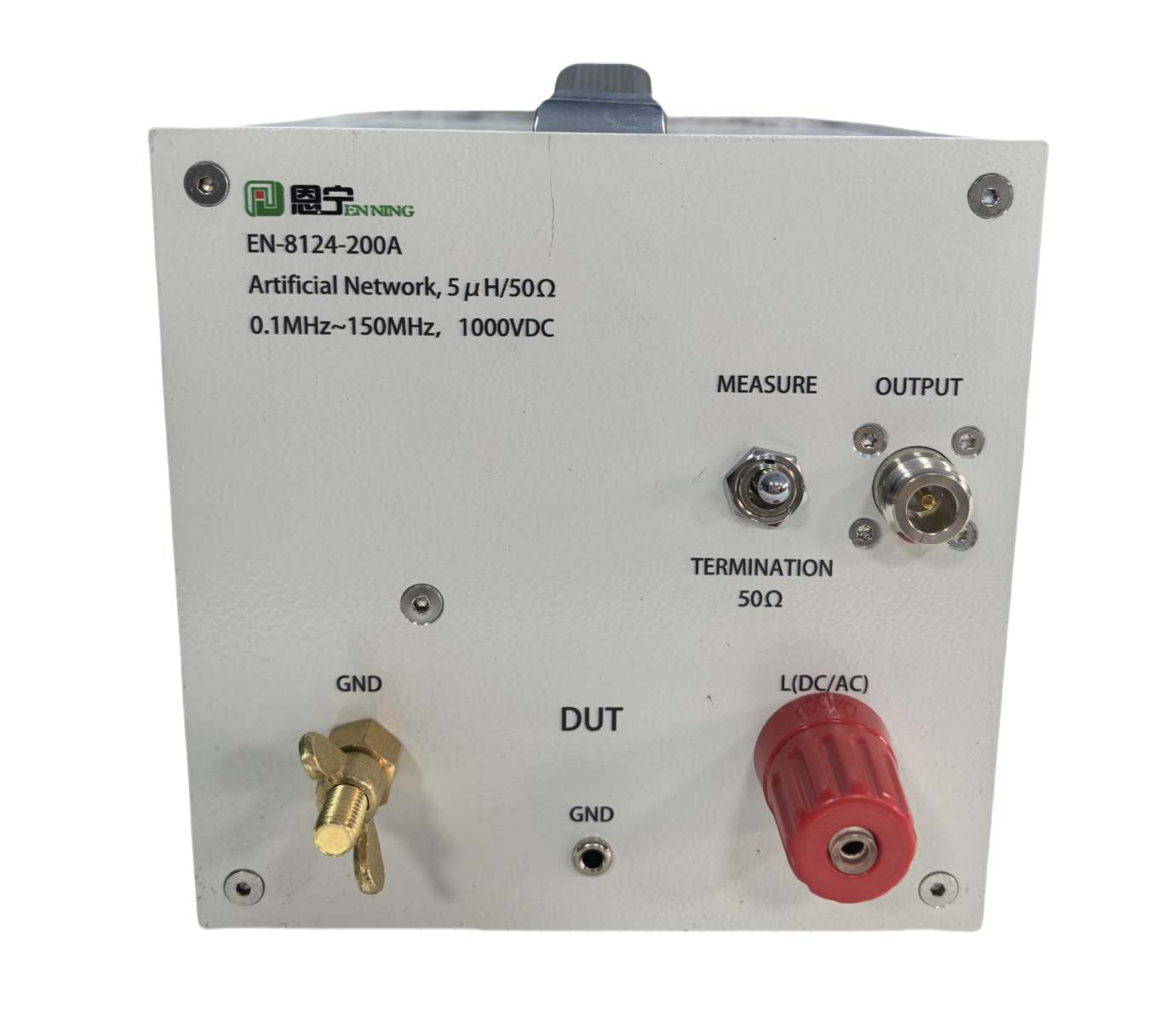

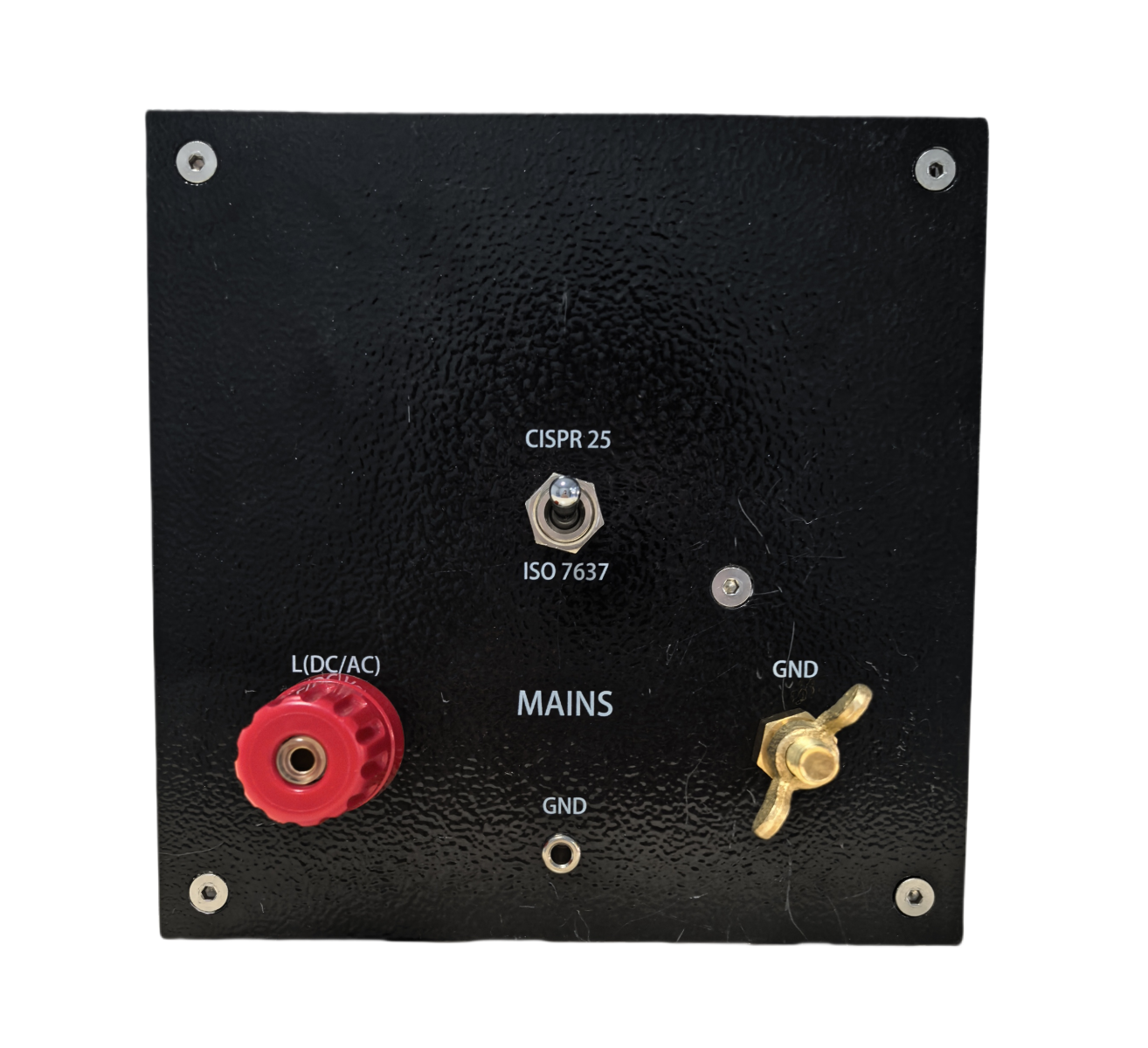

人工电源网络EN-8124-200
产品型号：EN-8124-200
EN-8124-20A人工电源网络，是适用于汽车零部件EMC测试用的单线人工电源网络
021-66780322
EN-8124-20A人工电源网络，是适用于汽车零部件EMC测试用的单线人工电源网络
EN-8124-20A人工电源网络，是适用于汽车零部件EMC测试用的单线人工电源网络，符合CISPR25，GB/T18655，ISO7637相关测试规范的要求的 （5μH+1Ω）| 50Ω特征参数，可增加外置电容选件以适用于DO-160的测试要求。主要用于CE，RE，RI，BCI以及ISO 7637瞬态传导发射等测试项目。
|
型号 |
EN-8124-200 |
|
频率范围 |
0.1MHz ~ 150MHz |
|
最大持续电流 |
200A |
|
最大瞬时电流 |
250A |
|
最大直流电压DC |
1000V |
|
最大交流电压AC@50/60Hz |
450Vrm |
|
最大交流电压AC@400Hz |
300Vrms |
|
阻抗 |
(5 µH + 1 Ω) || 50 Ω ±10 % |
|
线圈阻抗@DC |
＜5mΩ |
|
阻抗@50Hz |
4.2mΩ |
|
阻抗@400Hz |
12mΩ |
|
DUT接线柱 |
M8转4mm香蕉头 |
|
射频测试端口 |
N-Female |
|
尺寸（L x W x H） |
206mm x 160mm x 160mm |
|
重量 |
3.2kg |
