高增喇叭天线EN9120J
产品型号：EN9120J
EN9120J是一种线性偏振，压缩对数周期宽带天线，7/16连接器，铝材设计的接收和发射应用。主要用途：产生极高的场强度。
021-66780322
EN9120J是一种线性偏振，压缩对数周期宽带天线，7/16连接器，铝材设计的接收和发射应用。主要用途：产生极高的场强度。
符合标准：ISO 11452-2、GB/T 33014.2 EN55014:2021、IEC61800-3:2023 、CISPR11:EN55011、EN 12895-2015

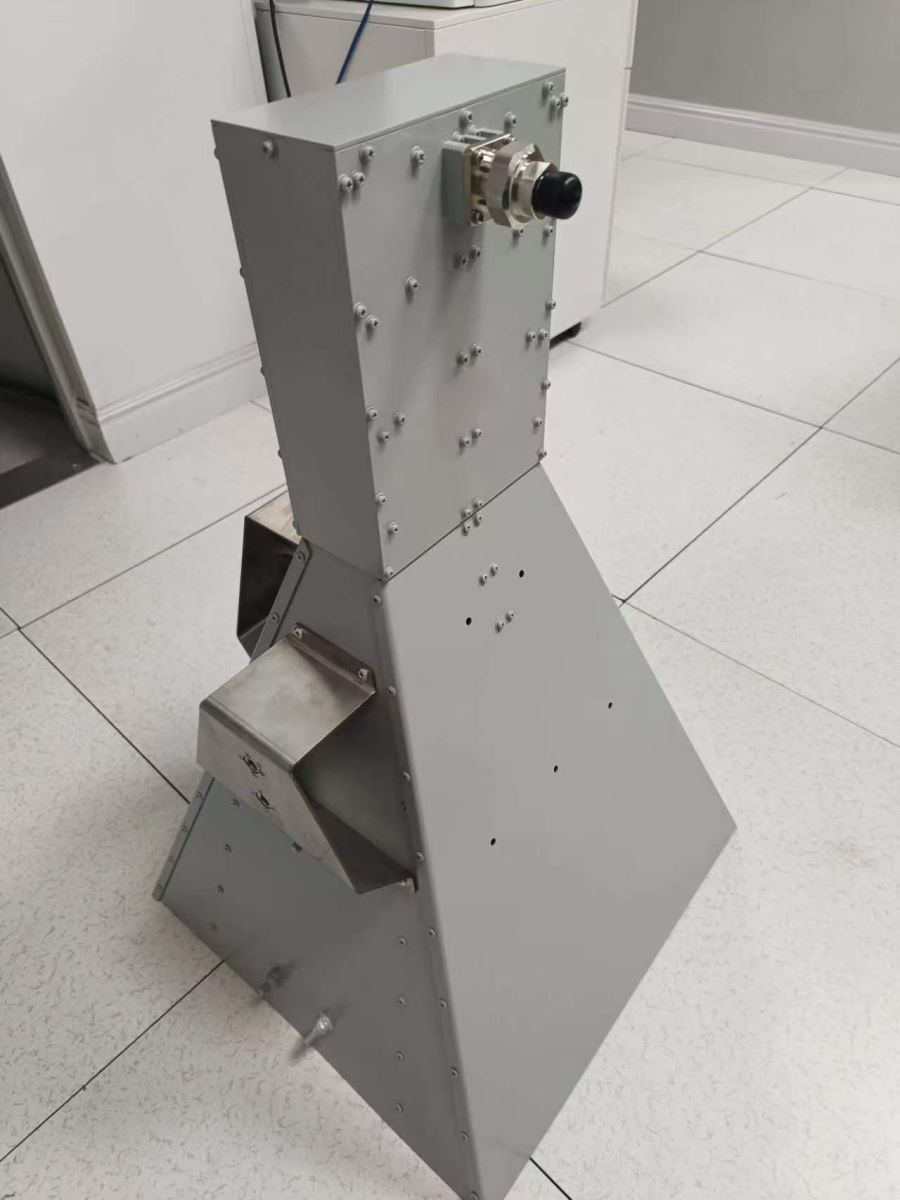

.jpg)
|
型号 |
EN 9120J |
|
名称 |
高增喇叭天线 |
|
频率范围 |
1GHz~6GHz |
|
最大输出功率 |
1KW |
|
输入阻抗 |
50Ω，VSWR＜1.5:1 |
|
输出接口类型 |
7/16 |
|
重量 |
8kg |
|
尺寸 |
680mm*435mm*440mm |

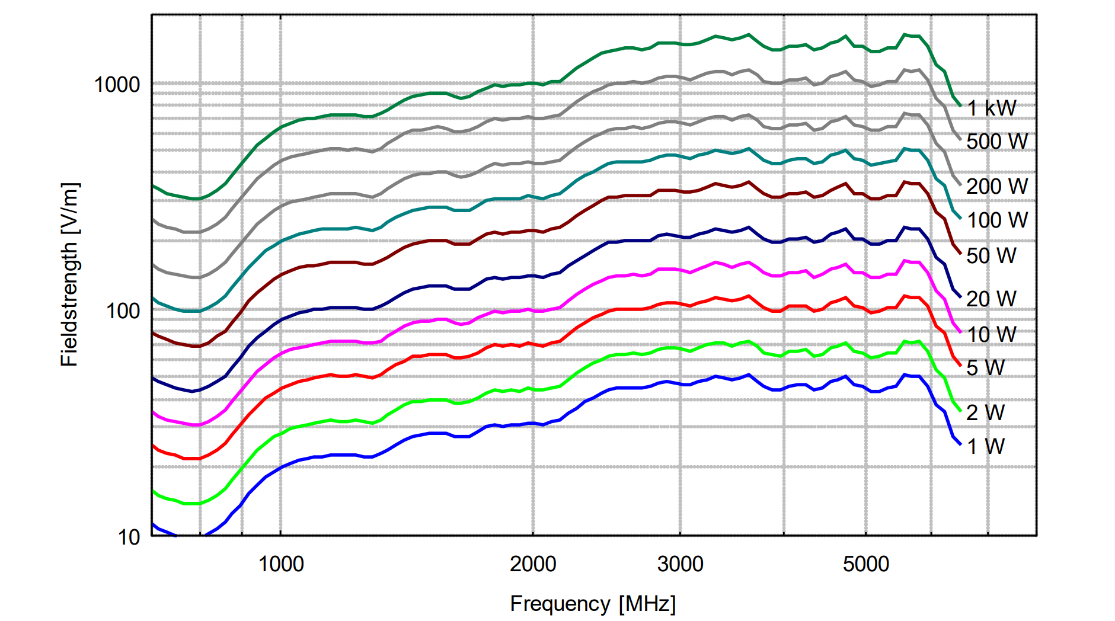

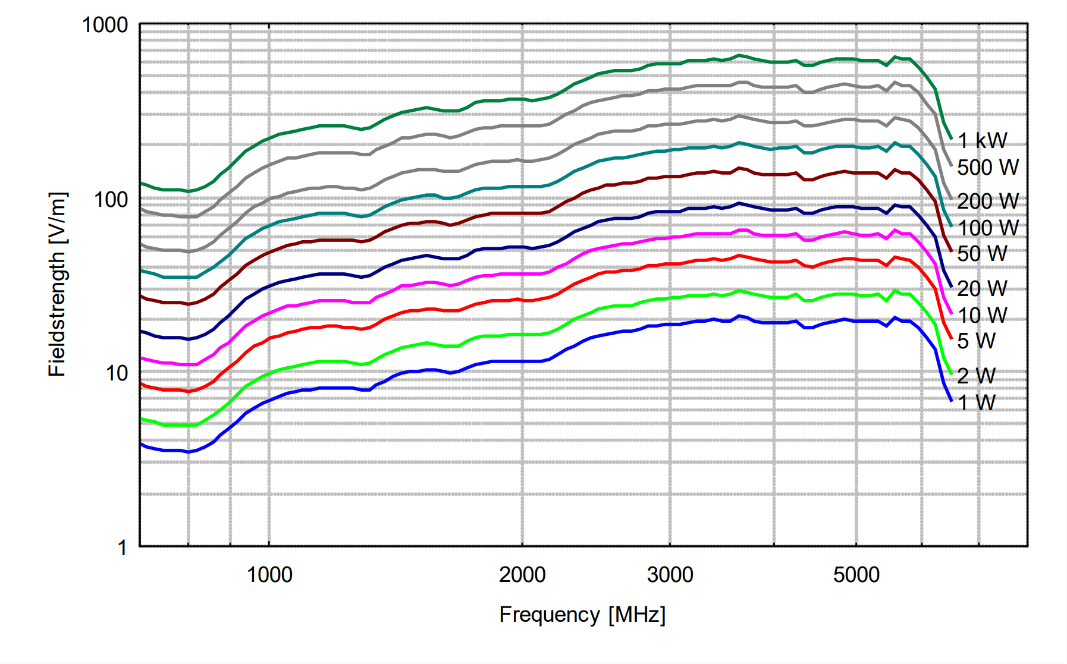

天线1米距离到样品
.png)
天线3米距离到样品
.png)

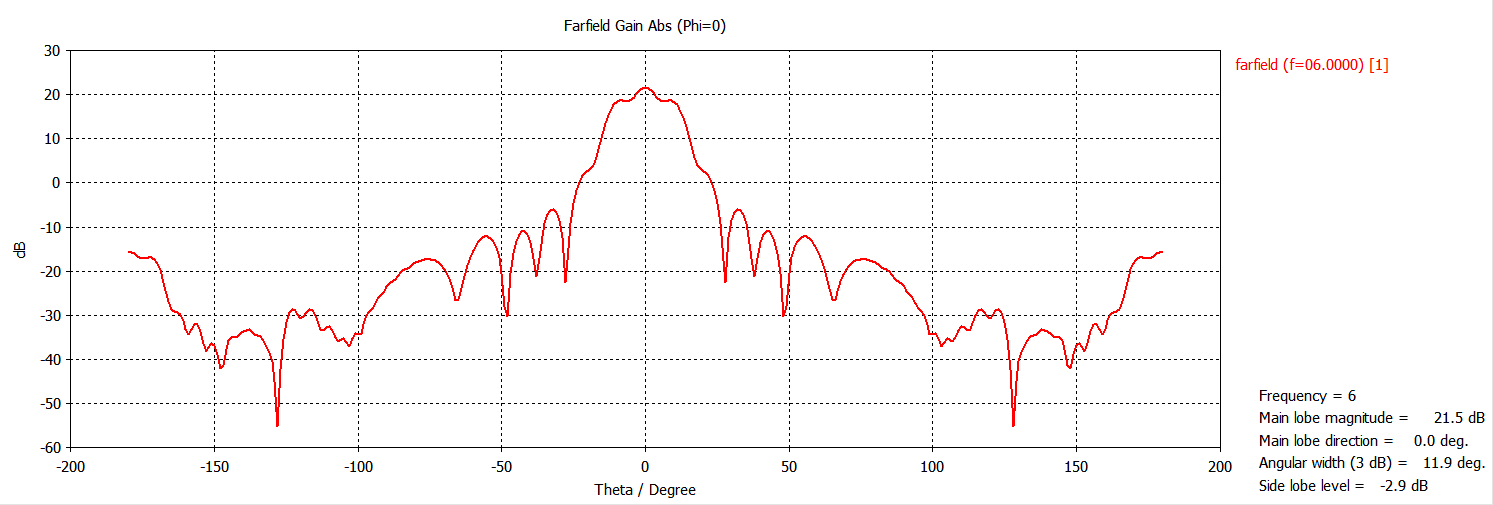

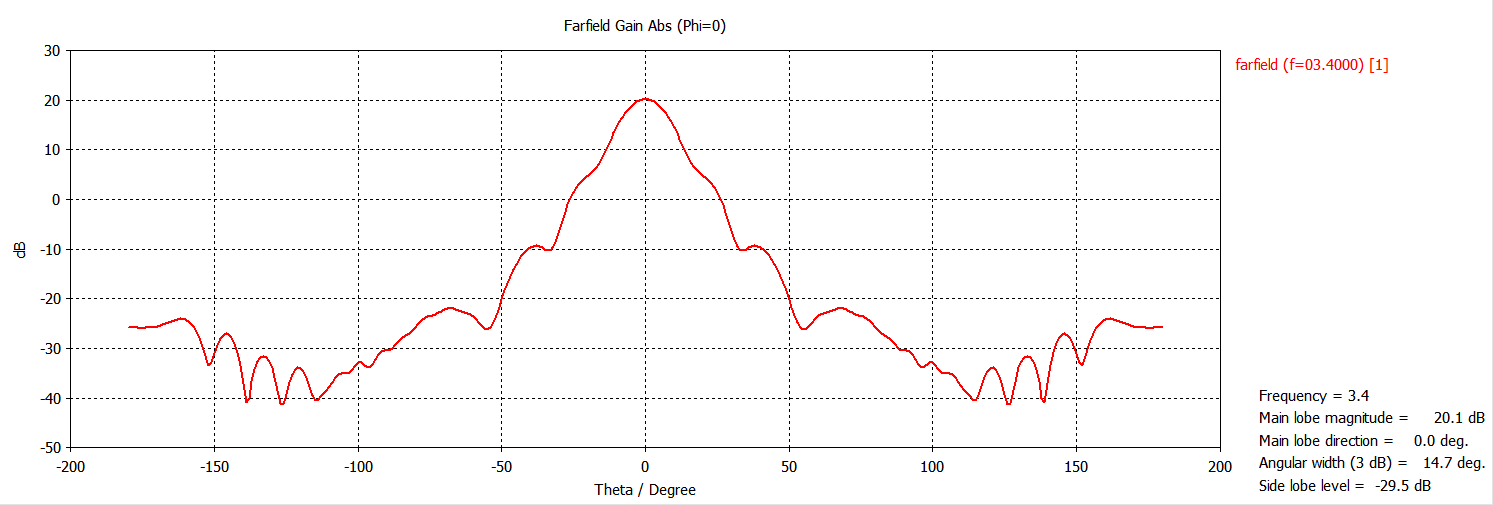

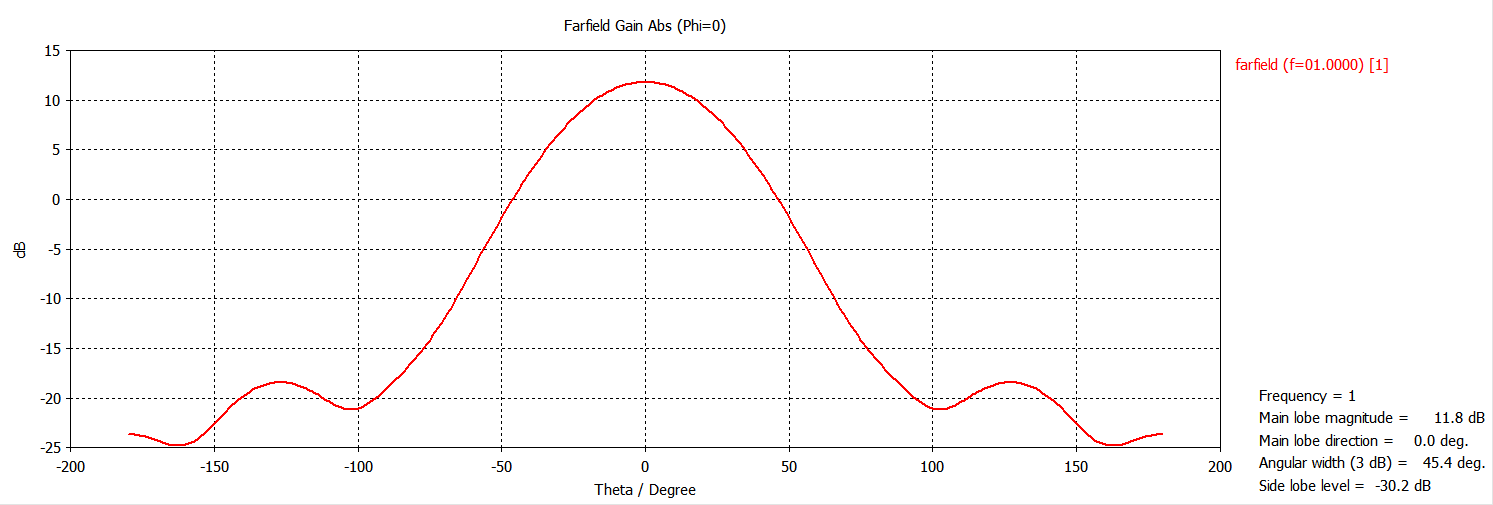

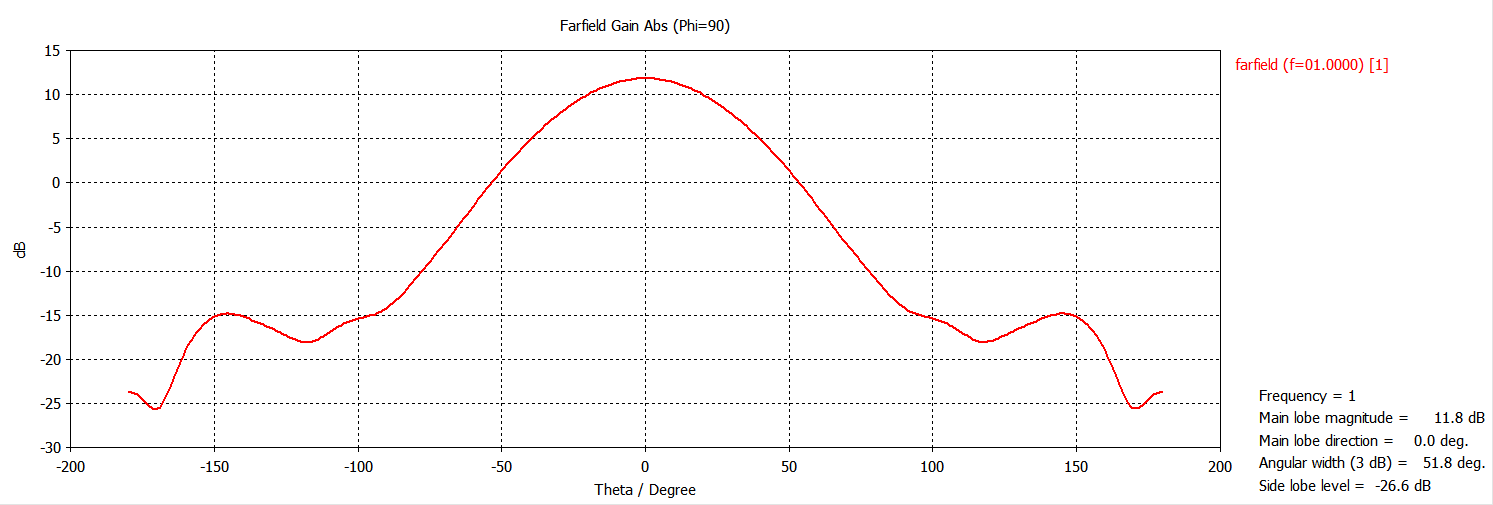

方位面方向图
.png)
.png)

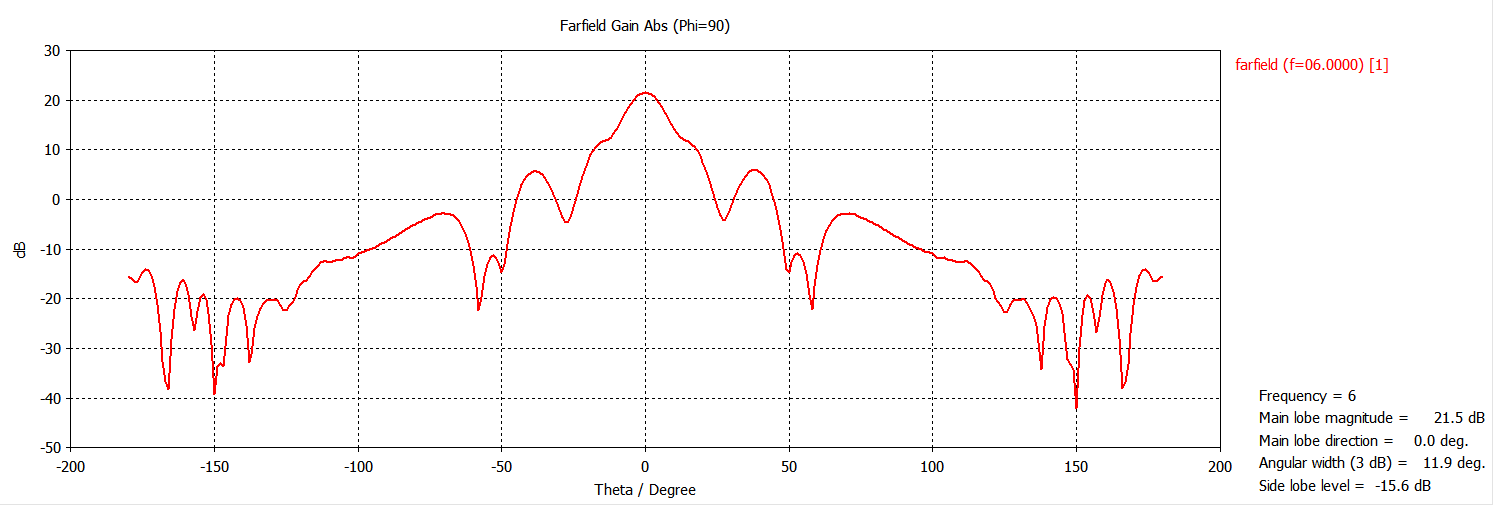

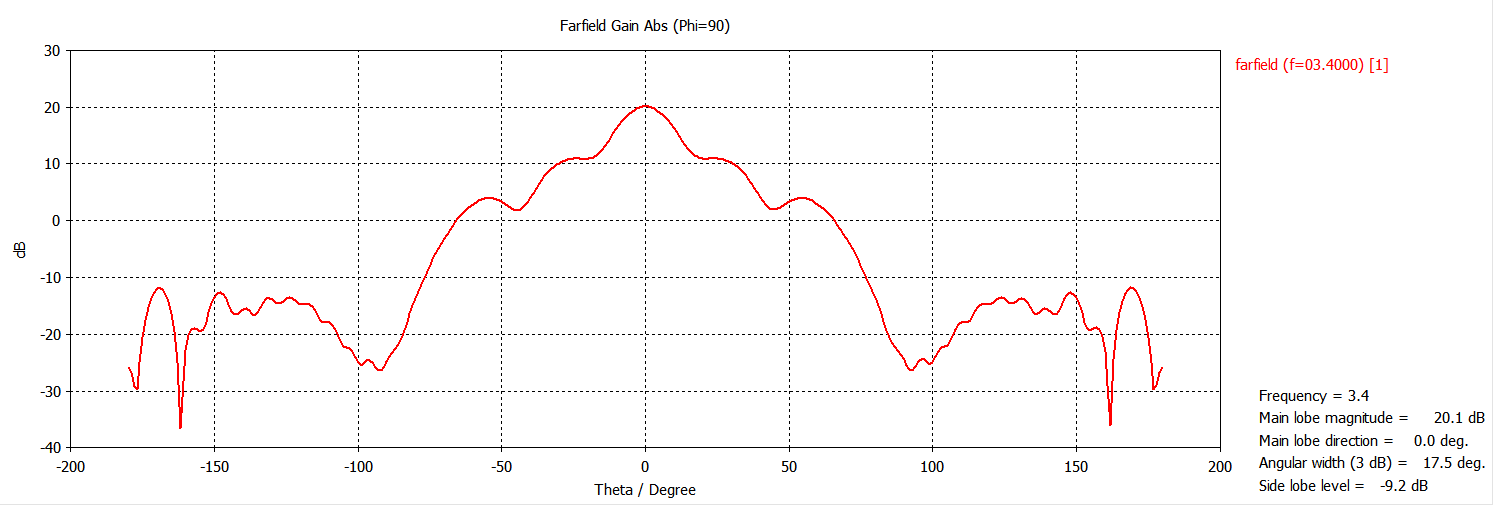

俯仰面方向图
|

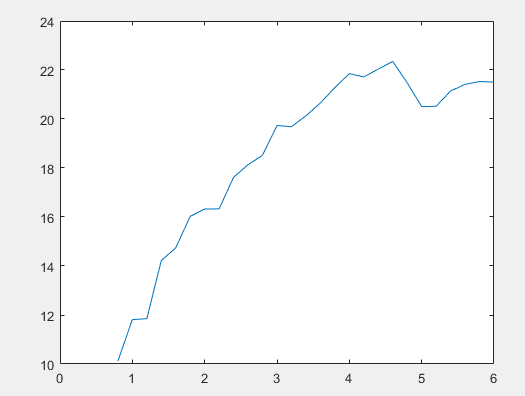

F |
G |
|
0.8 |
10.11635151 |
|
1 |
11.81180664 |
|
1.2 |
11.85163515 |
|
1.4 |
14.22115408 |
|
1.6 |
14.74142643 |
|
1.8 |
16.02683575 |
|
2 |
16.32502177 |
|
2.2 |
16.33189736 |
|
2.4 |
17.62337544 |
|
2.6 |
18.13507855 |
|
2.8 |
18.51940451 |
|
3 |
19.73543488 |
|
3.2 |
19.68549448 |
|
3.4 |
20.13042432 |
|
3.6 |
20.65558128 |
|
3.8 |
21.28285417 |
|
4 |
21.85089169 |
|
4.2 |
21.7180418 |
|
4.4 |
22.03938846 |
|
4.6 |
22.34884902 |
|
4.8 |
21.47586536 |
|
5 |
20.50310315 |
|
5.2 |
20.52015884 |
|
5.4 |
21.14419585 |
|
5.6 |
21.41252244 |
|
5.8 |
21.53219123 |
|
6 |
21.50638569 |
